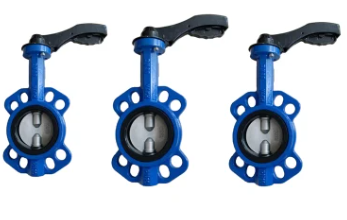

Zawór motylkowy
Wstęp:
Normalne ciśnienie: PN1,6 MPa
Odpowiednie medium: woda, ścieki, powietrze, olej, sole itp.
Temperatura: Niska niż 120 stopni Celsjusza.
Rozmiar: DN40-DN1200
Wiercenie kołnierza korpusu: DIN2501; Klasa ANSI 125
Twarzą w twarz: DIN3202; ANSI B 16.10
Operacje: Dźwignia uchwytu, przekładnia ślimakowa
Glowny material:
Korpus: żeliwo
Dysk: CS, żeliwo szare, GGG, SS304, SS416
Mostek: CS, SS304, SS416
Siedzisko: PTFE, EPDM, NBR.
Zawór motylkowy jest jednym z nielicznych ZAWORÓW OUTSHINE, które są zarówno skuteczne w izolowaniu, jak i regulacji przepływu mediów. Podobnie jak większość zaworów ćwierćobrotowych, zawór motylkowy można również szybko otworzyć. Dysk jest przymocowany do łodygi. albo przez ten pierwszy, albo trzon znajduje się z tyłu dysku. Trzon jest przymocowany do uchwytu, który jest umieszczony na górze korpusu lub z boku.
Obsługa zaworu może odbywać się ręcznie, elektronicznie lub pneumatycznie. W przypadku elektronicznego otwarcia, sygnał ze zdalnego źródła nakazuje przekładni znajdującej się na górze korpusu zaworu obrócić trzpień, aby dysk również się poruszył. W przypadku napędu pneumatycznego tłok jest przymocowany z boku korpusu. Zapewni to ciśnienie powietrza potrzebne do otwarcia zaworu. Według wielu producentów ten rodzaj uruchamiania działa najszybciej.
